DC-DC模塊電源 SD系列
産品特點
- 1/4磚型結構
- 輸出功率:100~200W
- 92%轉換效率
- 輸入欠壓保護
- 固定工作頻率
- 輸出電壓微調
- 使能端控制
- 輸入與輸出隔離
- 輸出過載、過溫、短路保護
- 金屬外殼封裝
- 重量：80g

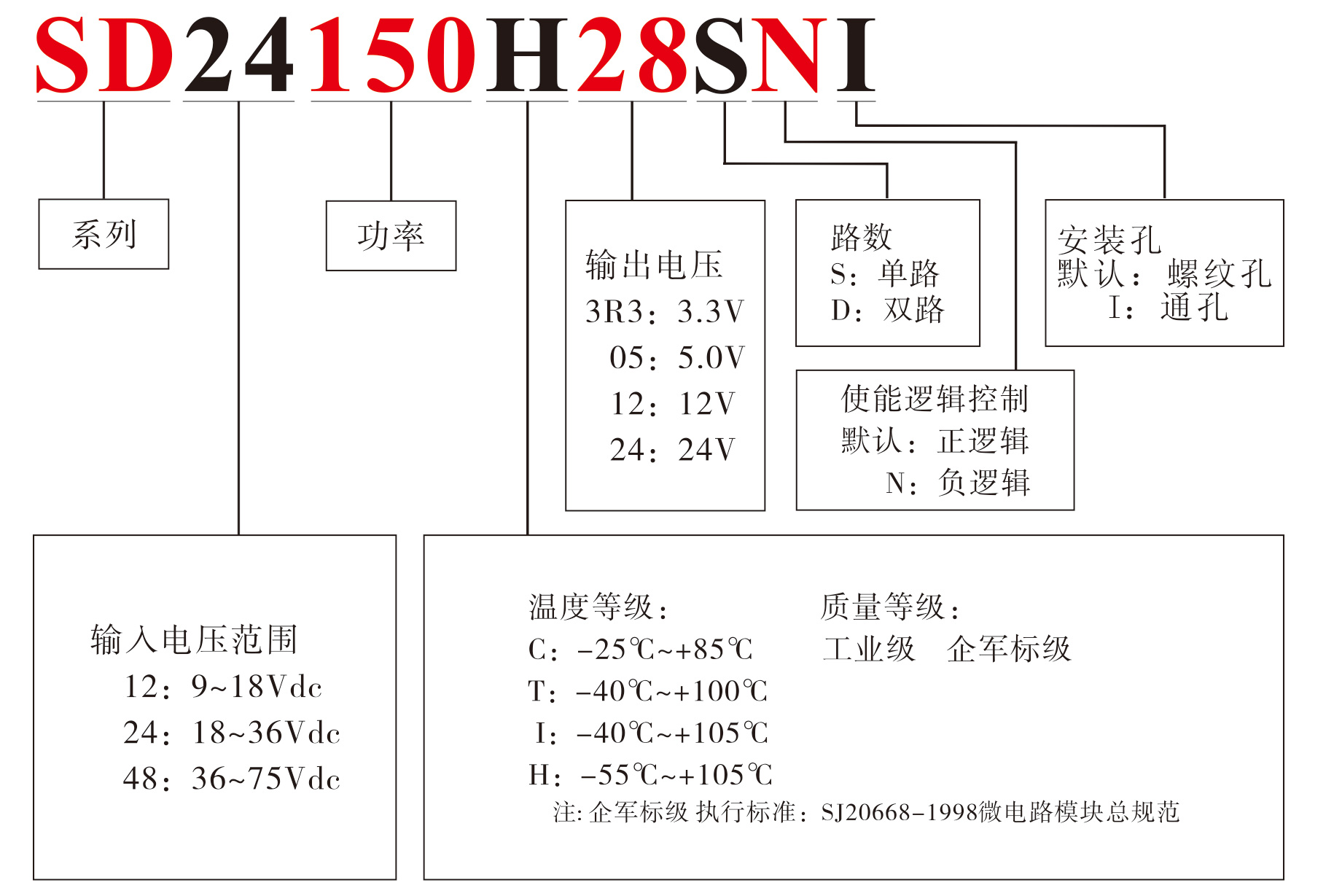

産品命名規則
技術參數
| Input輸入特性 | |||
|---|---|---|---|
| 輸入電壓範圍 | 輸入浪湧電壓（<100ms) | 輸入啓動閥值 | 欠壓關斷閥值 |
| 12(9~22Vdc) | 33Vdc | 8.6Vdc,typ | 8Vdc,typ |
| 24V(18~36Vdc) | 50Vdc | 17Vdc,typ | 16Vdc,typ |
| 48(36~75Vdc) | 80Vdc | 35Vdc,typ | 33Vdc,typ |
| 使能端(開/關)控制 | 正/負邏輯 |
| 正邏輯-開 | 2.5~10Vdc或懸空 |
| 正邏輯-關 | -0.3~0.3Vdc或與-Vin短接 |
| Output輸出特性 | |
|---|---|
| 輸出電壓精度 | ±1%,max. |
| 輸出功率 | 100~200W |
| 輸出電壓調節範圍 | ±10%Vout,typ. |
| 源效應(電壓調整率) | ±0.1%,typ. |
| 負載效應(負載調整率) | ±0.5%,typ. |
| 瞬态響應 50%-75%-50% | ±3%Vout,typ. |
| 紋波&噪音 | <1%Vout |
| 過載保護 | 120%額定負載,typ. |
| 短路保護 | 打嗝模式 |
| 短路恢複 | 自恢複 |
| General 一般特性 | |
|---|---|
| 隔離電壓 | |
| 輸入與輸出 | 1500Vdc/min. |
| 輸入與外殼 | 1500Vdc/min. |
| 輸出與外殼 | 500Vdc/min. |
| 絕緣阻抗(輸入與輸出) | 100MΩ/min. |
| 絕緣電容(輸入與輸出) | 1000PF,typ. |
| 重量 | 80g,typ. |
| 儲存溫度 | -55℃~+125℃ |
| 開關頻率 | 240KHz,typ. |
| 效率 | 88%~92%,typ. |
| 溫度系數 | ±0.02%/℃ |
| 相對濕度(無結露) | 95% R.H. |
| 過溫保護 | 105℃,typ. |
| 過溫恢複 | 95℃,typ. |

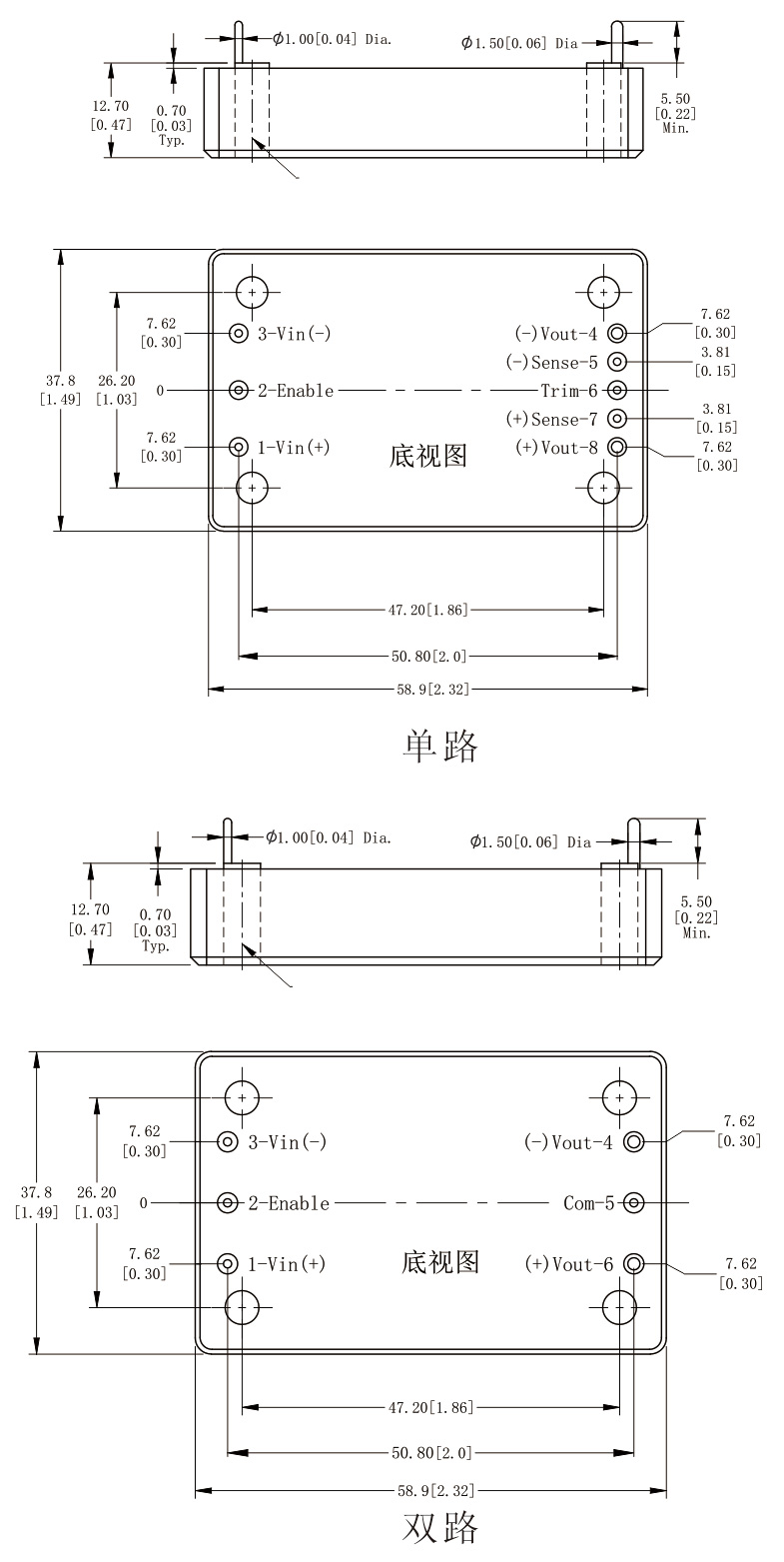

封裝尺寸圖
引腳定義
| 引腳定義 | ||
|---|---|---|
| 引腳 | 命名 | |
| 單路 | 雙路 | |
| 1 | Vin+ | Vin+ |
| 2 | Enable | Enable |
| 3 | Vin- | Vin- |
| 4 | Vout- | Vout- |
| 5 | Sense- | Com |
| 6 | Trim | Vout+ |
| 7 | Sense+ | |
| 8 | Vout+ | |
注意：
1. 所有尺寸标注單位爲毫米（英寸）。
2. 單路引腳4、8直徑1.50mm.（0.06in.）。
雙路引腳4-6直徑1.50mm.（0.06in.）。
3. 其餘引腳直徑1.00mm.（0.04in.）。
4. 公差:x.x±0.5mm（x.xx±0.02in.）。
x.xx±0.25mm（x.xx±0.01in.）。
産品型号目錄
| 模塊型号 | 輸入電壓(Vdc) | 輸出電壓(Vdc) | 輸出電流(A) | 輸出紋波 (峰-峰值) |
效率(典型) |
| SD12100H3R3S | 12(9~22Vdc) | 3.3 | 30.3 | <100mV | 89% |
| SD12150H05S | 5 | 30.0 | <100mV | 90% | |
| SD12150H12S | 12 | 12.5 | <120mV | 91% | |
| SD12150H24S | 24 | 6.25 | <150mV | 92% | |
| SD24100H3R3S | 24(18~36Vdc) | 3.3 | 30.3 | <100mV | 89% |
| SD24150H05S | 5 | 30.0 | <100mV | 92% | |
| SD24100H6R5S | 6.5 | 15.4 | <100mV | 93% | |
| SD24100H07S | 7 | 14.3 | <100mV | 94% | |
| SD24150H08S | 8 | 18.8 | <100mV | 93% | |
| SD24200H10S | 10 | 20.0 | <150mV | 90% | |
| SD24200H12S | 12 | 16.7 | <150mV | 92% | |
| SD24150H15S | 15 | 10.0 | <150mV | 92% | |
| SD24200H24S | 24 | 8.33 | <200mV | 92% | |
| SD24200H28S | 28 | 7.14 | <200mV | 92% | |
| SD24200H36S | 36 | 5.56 | <300mV | 91% | |
| SD24200H48S | 48 | 4.17 | <150mV | 92% | |
| SD24150H15D | ±15 | ±5.00 | <150mV | 92% | |
| SD48200H12S | 48(36~75Vdc) | 12 | 16.7 | <150mV | 92% |
| SD48200H24S | 24 | 8.33 | <200mV | 90% | |
| SD48200H28S | 28 | 7.14 | <200mV | 90% | |
| SD48150H55S | 55 | 2.73 | <550mV | 92% | |
| SD48150H12D | ±12 | ±6.25 | <150mV | 92% |
