DC-DC模塊電源 SGH系列
産品特點
- 輸出功率:30~40W
- 86%轉換效率
- 輸入過壓、欠壓保護
- 高壓輸入
- 固定工作頻率
- 輸出電壓微調
- 使能端控制
- 輸入與輸出隔離
- 輸出過載、過溫、短路、過壓保護
- 金屬外殼封裝
- 重量：40g

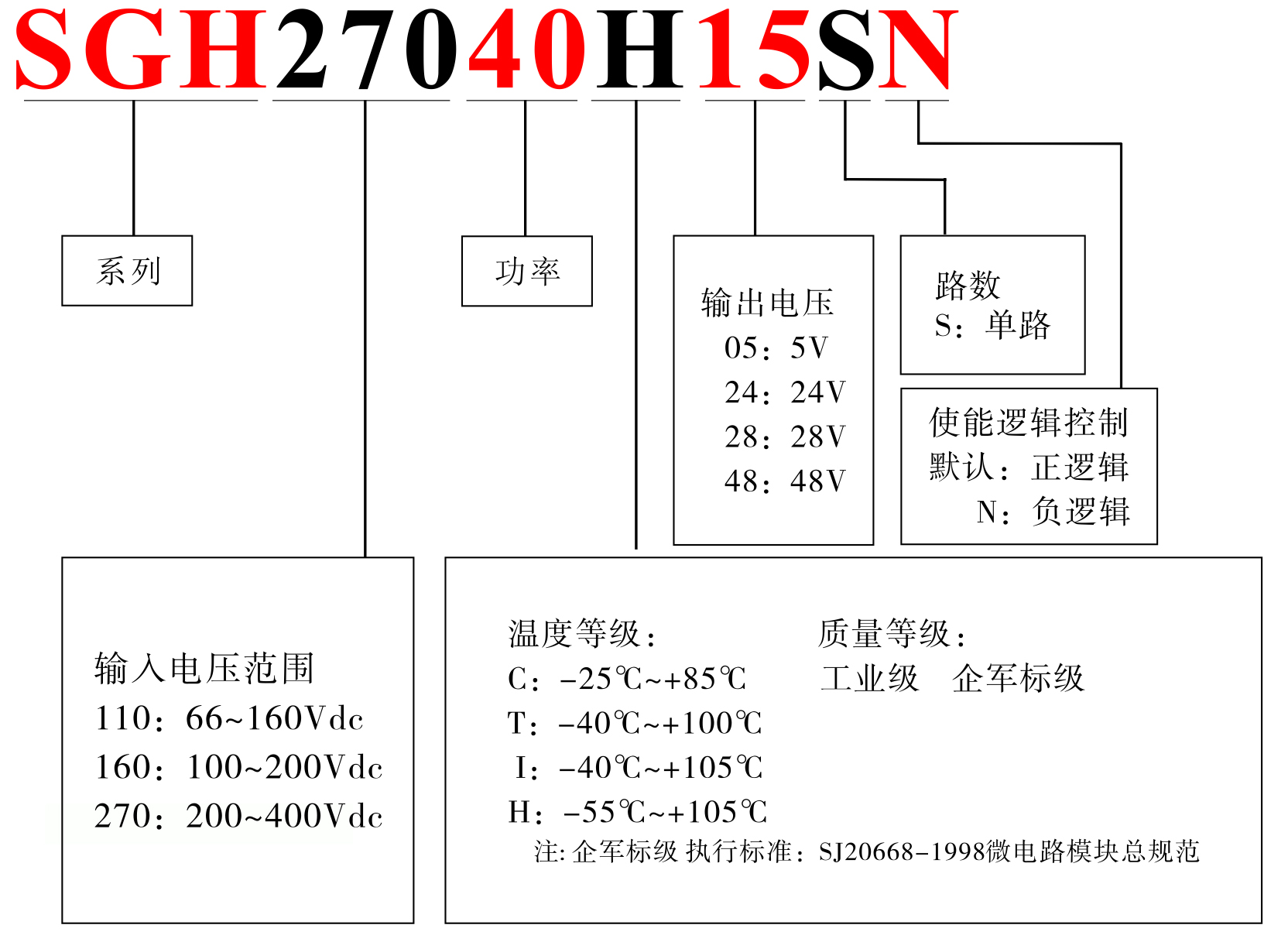

産品命名規則
技術參數
| Input輸入特性 | |||
|---|---|---|---|
| 輸入電壓範圍 | 輸入浪湧電壓（<100ms) | 輸入啓動閥值 | 欠壓關斷閥值 |
| 270(200~400Vdc) | 450Vdc | 190Vdc,typ | 180Vdc,typ |
| Output輸出特性 | |
|---|---|
| 輸出電壓精度 | ±1%,max. |
| 輸出功率 | 30~40W |
| 輸出電壓調節範圍 | ±10%Vout,typ. |
| 過壓保護 | 120%Vout,typ. |
| 源效應(電壓調整率) | ±1%,typ. |
| 負載效應(負載調整率) | ±1%,typ. |
| 瞬态響應 50%-75%-50% | ±5%Vout,typ. |
| 紋波&噪音 | <1%Vout |
| 過載保護 | 110%額定負載,typ. |
| 短路保護 | 打嗝模式 |
| 短路恢複 | 自恢複 |
| General 一般特性 | |
|---|---|
| 隔離電壓 | |
| 輸入與輸出 | 1500Vdc/min. |
| 輸入與外殼 | 1500Vdc/min. |
| 輸出與外殼 | 500Vdc/min. |
| 絕緣電阻(輸入與輸出) | 100MΩ/min. |
| 絕緣電容(輸入與輸出) | 1000PF,typ. |
| 重量 | 40g,typ. |
| 儲存溫度 | -55℃~+125℃ |
| 開關頻率 | 200KHz,typ. |
| 效率 | 86%,typ. |
| 溫度系數 | ±0.02%/℃ |
| 相對濕度(無結露) | 95% R.H. |
| 過溫保護 | 105℃,typ. |
| 過溫恢複 | 95℃,typ. |
封裝尺寸圖
引腳定義
| 引腳定義 | |||
|---|---|---|---|
| 引腳 | 命名 | ||
| 1 | Enable | ||
| 2 | Vin- | ||
| 3 | Vin+ | ||
| 4 | Vout+ | ||
| 5 | Vout- | ||
| 6 | Trim | ||
注意：
1. 所有尺寸标注單位爲毫米（英寸）。
2. 所有引腳直徑1.00mm.（0.04in.）。
3. 公差:x.x±0.5mm（x.xx±0.02in.）。
x.xx±0.25mm（x.xx±0.01in.）。
産品型号目錄
| 模塊型号 | 輸入電壓(Vdc) | 輸出電壓 (Vdc) | 輸出電流 (A) | 輸出紋波 (峰-峰值) | 效率(典型) |
| SGH11040H05S | 110(66~160Vdc) | 5 | 8 | <150mV | 88% |
| SGH11040H24S | 24 | 16.7 | <150mV | 87% | |
| SGH16030H05S | 160(100~200Vdc) | 5 | 6.00 | <100mV | 86% |
| SGH16030H28S | 28 | 1.07 | <240mV | 86% | |
| SGH27040H05S | 270(200~400Vdc) | 5 | 8.00 | <100mV | 85% |
| SGH27030H10S | 10 | 3.00 | <100mV | 86% | |
| SGH27040H12S | 12 | 3.33 | <120mV | 86% | |
| SGH27040H15S | 15 | 2.67 | <150mV | 87% | |
| SGH27040H24S | 24 | 1.67 | <250mV | 87% | |
| SGH27030H28S | 28 | 1.07 | <240mV | 86% |
